螺旋絞龍葉片鈑金制作方法

點擊次數：更新時間：21/12/15 08:38:12 來源：lymadini.com 【關閉】

　　在許多機械工業中螺旋絞龍葉片是其間的一部分，這些零件由單節距金屬板制成，并通過電焊焊接。該產品分為柱狀和內圓錐。因此，接下來我們將介紹一種用于開發圓柱形螺旋絞龍葉片金屬薄板的辦法。
　　1、挑選了一種制造具有單個節點距離的圓柱狀鈑金零件的辦法，繪制內螺紋和外螺紋的螺旋絞龍葉片形。此處應注意的是內螺旋葉片和外螺旋葉片的開始角度匹配，而且螺旋葉片圓的參閱平面是根據實際產品形狀確認的。
　　2、通常，內部和外部螺旋絞龍葉片的草圖圓在同一參閱平面上，徑向彎曲指令發生不同厚度的單節距金屬板螺旋葉片葉片?？紤]到它是一個弧形部件，因此不可能釋放或彎曲樣品，而且無法挑選彎曲線的數量。

　　3、這為需求確認形狀的鈑金工程師帶來了較大的工作效率。然后，從完結的單個節點展開螺旋絞龍葉片。工程師可以從流程圖中生成DWG文件，并直接執行下一個流程，通過實際出產測試，質料輸入誤差在0.1mm以內。

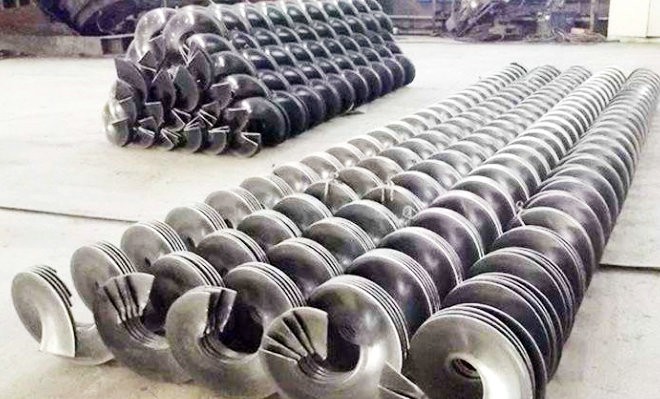

螺旋絞龍葉片
